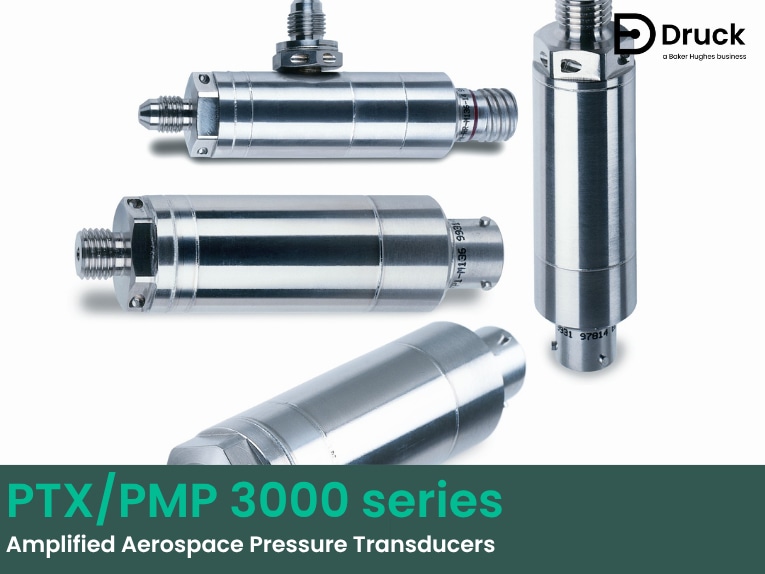

PTX/PMP 3000-Serie

{{{sourceTextContent.subTitle}}}

Verstärkte Druckwandler für die Luft- und Raumfahrt

{{{sourceTextContent.description}}}

Produktübersicht

Unsere PTX/PMP3000-Serie ist seit 20 Jahren die Plattform der Wahl für die Luft- und Raumfahrtindustrie. Diese Produkte wurden rigoros getestet und für den Einsatz in einer Vielzahl von Anwendungen qualifiziert, darunter: Hydraulik / ECS / APU / Motor / Fahrwerk / Bremsen und andere. Diese Produktpalette ist erprobt und wird in den weltweit beliebtesten Single-Aisle- und Twin-Aisle-Flugzeugen eingesetzt.

Qualität und Zuverlässigkeit stehen im Mittelpunkt aller Aktivitäten von Druck. Diese Produkte bieten unseren Kunden und Endverbrauchern Zuverlässigkeit und Seelenfrieden.

Das Herzstück der 3000er Serie ist ein fortschrittliches, hochstabiles Drucksensorelement, das in der Druck-eigenen Klasse-100-Verarbeitungsanlage aus einkristallinem Silizium mikrobearbeitet wird. In die Siliziummembran sind durch Ionenimplantation Widerstände eindiffundiert, die eine voll aktive vierarmige Dehnungsmessstreifenbrücke bilden. Einkristallines Silizium ist vollkommen elastisch und hat hervorragende mechanische Eigenschaften.

Die Drucktechnologie bietet die folgenden Merkmale:

Ausgezeichnete Linearität

Vernachlässigbare Hysterese

Erhöhte Langzeitstabilität

Hohe Überdruckfähigkeit

Geringe Masse für schnelles Ansprechen und geringen 'g'-Effekt

Das mikrobearbeitete Silizium-Sensorelement ist atomar mit einer Glasbasis verbunden und in eine hochintegrierte Glas-Metall-Dichtung eingebaut. Das Druckmedium wird durch eine nachgiebige Metallmembran vom Siliziumelement isoliert, wodurch ein hermetisches Druckmodul entsteht.

Jedes Druckmodul wird vor der Installation der oberflächenmontierten Signalaufbereitungselektronik einem Temperaturzyklus unterzogen, um die Langzeitstabilität zu verbessern. Die Elektronik steuert und regelt die Versorgungsspannung der Dehnungsmessstreifen-Brücke und liefert einen hohen Ausgangspegel, der proportional zum angelegten Druck ist. Temperatursignale, die direkt vom Silizium-Sensorelement abgenommen werden, ermöglichen die Korrektur des Brückenausgangs für temperaturbedingte Änderungen der Balance und Empfindlichkeit.

Zu den integrierten Schutzschaltungen gehört eine Reihe von Inline-Filtern, die bei hohen Frequenzen einen niederohmigen Pfad zum Gehäuse bilden. Alle Versorgungsleitungen sind gegen Verpolung und die Signalleitungen gegen Hochspannungstransienten geschützt, wodurch die strengen EMI- und Blitzschutzanforderungen erfüllt werden.

Das Drucksensormodul und die Elektronik sind im Gehäuse untergebracht, das zusammen mit den Druck- und elektrischen Anschlüssen vollständig verschweißt ist, um eine hohe Zuverlässigkeit zu gewährleisten. Alle medienberührten und äußeren Oberflächen sind aus rostfreiem Stahl gefertigt. Vor der Abnahmeprüfung werden alle Aufnehmer unter Umweltbedingungen geprüft, um die langfristige Leistung zu optimieren und vorzeitige Ausfälle zu vermeiden.

Die Flexibilität der Konstruktion bleibt erhalten, ohne dass der Kunde bei der Wahl der Schnittstelle, des Druckbereichs und des Ausgangstyps eingeschränkt wird. Die PMP/PTX 3000-Serie ist flugtauglich und erfüllt die Umweltanforderungen der RTCA DO-160. Sie erfüllen die Anforderungen selbst der rauesten Umgebung und bieten eine erschwingliche Messlösung mit minimalem technischen Risiko.

Merkmale

Vollständiger EMI- und Blitzschutz

Hohe Genauigkeit und Stabilität

Breiter Betriebstemperaturbereich

Erschwingliche Lösung mit geringem technischen Risiko

Manometer-, Absolut- und Differenzversionen

Verwandte Produkte

Wir stellen ein umfassendes Sortiment an Drucksensoren, Anzeigern, Kalibratoren, Reglern und Luftdatenprüfsystemen her. Mit unserem Angebot an tragbaren Kalibratoren decken wir Temperatur und elektrische Parameter ab. Weitere Informationen und Datenblätter finden Sie beim Hersteller.

Kalibrierstandards

Die von Druck hergestellten Druckaufnehmer werden mit Präzisionsdruckkalibriergeräten kalibriert, die auf internationale Standards rückführbar sind.
