Elektrisch unterstützte, gezogene Einstiegsbrücken unterstützen die Verbindungskanäle

{{{sourceTextContent.subTitle}}}

Elektrisch unterstützte, gezogene Einstiegsbrücken unterstützen die Verbindungskanäle

{{{sourceTextContent.description}}}

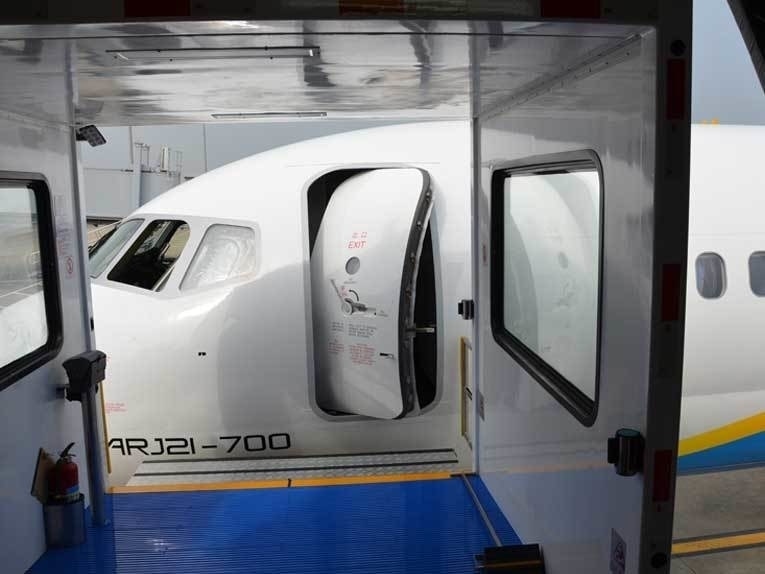

Der elektrisch unterstützte, gezogene Hilfsverbindungskanal für eine Fluggastbrücke ist ein von unserem Unternehmen entwickeltes nicht motorisiertes Hilfsgerät für Fluggastbrücken. Die Höhe dieser Hilfseinrichtung für die Fluggastbrücke vom Boden aus beträgt 2250 (vorne) bis 2550mm (hinten). Sie eignet sich für Passagiere von Kleinserien-Passagierflugzeugen wie dem ARJ21, um die Fluggastbrücke zu passieren, und kann auch als Hebebühne für das Wartungspersonal von Flugzeugen verwendet werden.

Die beiden seitlichen Geländerbaugruppen bestehen hauptsächlich aus Geländerrahmen, Anti-Kollisionsrohren, Befestigungsvorrichtungen usw. Das Geländer der Schiebetür ist 1100 mm von der Plattform entfernt. Der Geländerrahmen wird durch Schweißen von Φ38×2mm Edelstahlrohren hergestellt. Der Geländerrahmen kann durch Nylonhülsen vorwärts und rückwärts bewegt werden. An beiden Seiten des vorderen Endes des beweglichen Geländers sind Anti-Kollisions-Gummischläuche angebracht.

Die Seitenwände bestehen aus Seitenwänden, Deckwänden, Bodenrahmen, Längsplattformen, Beleuchtungskörpern usw. Das Seitenpaneel ist 70 mm dick, das obere Paneel ist 105 mm dick, und der untere Rahmen ist aus 10# Kanalstahl geschweißt und gespleißt. 600mm*1500mm Fenster sind auf beiden Seiten der Seitenwand installiert, und LED-Leuchten für die Beleuchtung sind jeweils an der Vorder- und Rückseite der oberen Platte installiert.

Parameter des elektrisch unterstützten, gezogenen Hilfsverbindungskanals der Fluggastbrücke

Gesamtabmessungen (Länge × Breite × Höhe)(mm) : 2980×2500×3360

Gewicht der Bordwand (kg) : 2700

Effektive Abmessungen des Kanals (Länge × Breite × Höhe)(mm) : 2500×2300×2200

Höchstgeschwindigkeit (km/h) : 2.7

Nennlast des Wagens (kg) : 1500

Gleichmäßige Belastung (N/m²) : 3000

Prüftemperaturbedingungen (℃) : -20 bis 50

Maximaler Hub der Teleskopplattform (mm) : 500

Der Höhenbereich der Plattform vom Boden (mm) : 960-2325

Maximale Neigung des Durchgangs (%) : 9.8

Fahrgestell Modell: JSTY5030ZJB-0100000

Antriebsachse Modell: JSTY5030ZJB-0102000

Größe des Aufbaus: JSTY5030ZJB-0105000

Anwendbare Modelle: ARJ21-700, CRJ-100/200/700/900/1000
