geschleppte Flugzeug-Luftquelleneinheit

{{{sourceTextContent.subTitle}}}

geschleppte Flugzeug-Luftquelleneinheit

{{{sourceTextContent.description}}}

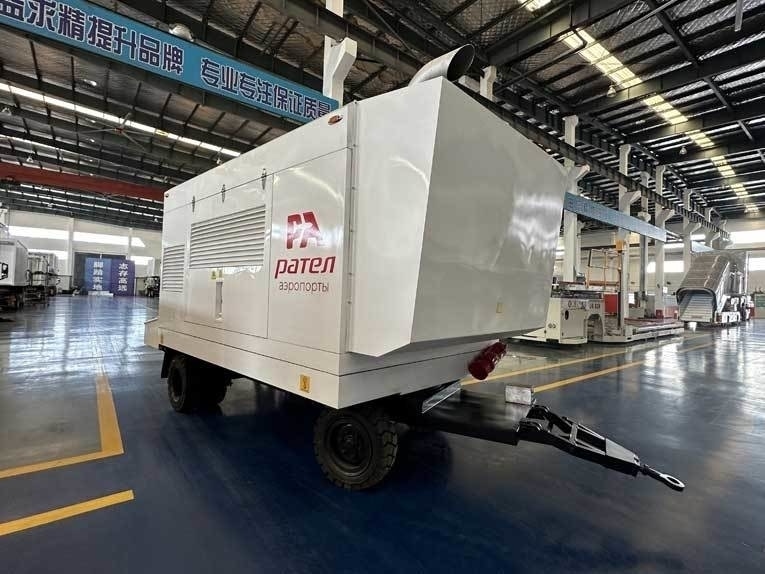

Die geschleppte Luftversorgungseinheit für Flugzeuge besteht hauptsächlich aus einem geschleppten Fahrgestell, einem Fahrgestellrahmen, einer Einheit und einer Luftversorgungseinheit. Der Luftdurchsatz ist ≥300PPM, und die Hilfsluftversorgung ist 1,7-2,1bar(25-30psi), die einstellbar ist. Startgasversorgung: 2,4-2,9 bar (35-42 psi) Anwendbare Flugzeugmodelle sind Boeing 707, 717, 727, 737 Serie, 757, 767, 747 Serie, einige B777, DC8, DC9, DC10, MD80 Serie, MD90, MD11, Airbus A320 Serie, A340 Serie, A300, A310, A330, das heißt, nicht angenommen Alle Modelle außer dem GE90 Motor

Die Grundtragfähigkeit der Luftquelleneinheit beträgt 8 Tonnen, die maximale Tragfähigkeit liegt bei 10 Tonnen. Sie ist mit den oberen und unteren Komponenten durch 6 große Verbindungsplatten mit 72 M16-Schrauben der Güteklasse 12.9 verbunden. Die obere Luftquelleneinheit und das untere gezogene Fahrgestell können bei Bedarf getrennt werden. Das hintere Ende des Hauptträgers ist mit einer Schlauchschlitzanordnung verschweißt und kann als Trittstufe genutzt werden. Auf der Oberseite sind der Fahrgestellrahmen, die Abdeckschale und die verschiedenen Einheiten befestigt. In der Mitte des Rahmens ist der Kraftstofftank untergebracht. Über Ölleitungen können der Dieselmotor und der Kompressor mit Kraftstoff versorgt werden. Die Zugmaschine zieht den Anhänger durch den vorderen Zugrahmen an der Vorderseite.

Um die Identifizierung der Position der Luftquelleneinheit zu erleichtern und die Maschinenführer und das Wartungspersonal mit der Lage der einzelnen Komponenten vertraut zu machen, wird nun angenommen, dass sich der Kühler an der Vorderseite der Maschine und der Kompressor an der Rückseite befindet. Das Personal steht auf der Rückseite der Maschine, mit Blick auf die Einheit. Dieser Maschinentyp wird von einem 6-Zylinder-Turbomotor mit 4 Takten angetrieben, der mit dem elektronischen Steuerungssystem Williams Diesel ausgestattet ist. Der Motor ist mit einer 24-Volt-Fahrzeugbatterie und einem Gleichstrom-Ladesystem ausgestattet. Der Motor ist mit einem Ölfilter, einem Kraftstofffilter und zwei Kraftstoff-/Wasserabscheidern mit vollem Durchfluss ausgestattet.
