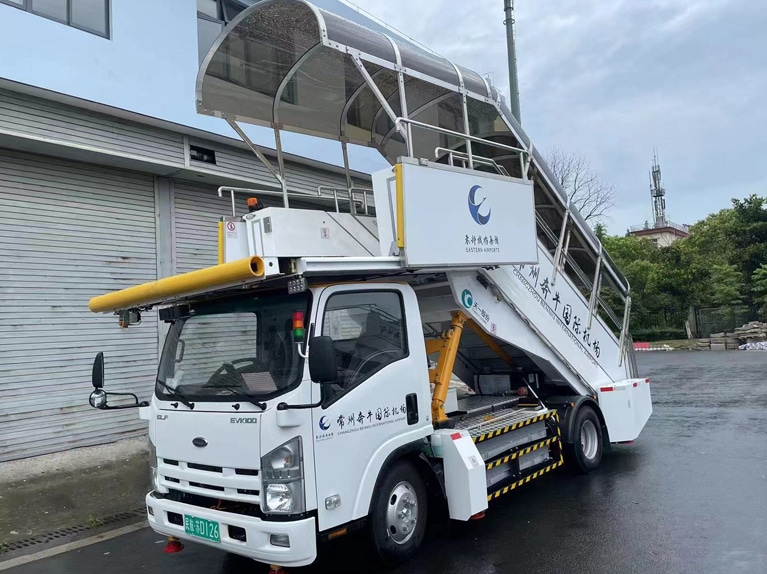

Technische Spezifikation für Fahrgast-Einstiegstreppen (elektrisch)

{{{sourceTextContent.subTitle}}}

Technische Spezifikation für Fahrgast-Einstiegstreppen (elektrisch)

{{{sourceTextContent.description}}}

Produktnormen für Passagier-Einstiegsleitern
IATA AHM 920 – Detaillierte Funktionsbeschreibung von mobilen Personenaufzügen
MH/T 6029-2014 – Personenaufzüge
EN 12312-1 – Besondere Anforderungen an Bodenausrüstung für die Luftfahrt – 1. Personenaufzüge
GB/T 18488-2006 – Motoren für Elektrofahrzeuge und deren Steuerungen
GB/T 24347-2009 – DC/DC-Wandler für Elektrofahrzeuge
GB/T 18384-2001 – Elektrofahrzeuge – Sicherheitsanforderungen
GB/T 18487-2001 – Leitungsgebundenes Ladesystem für Elektrofahrzeuge
GB/T 20234-2015 – Steckverbinder für das leitungsgebundene Laden von Elektrofahrzeugen
GB/T 27930-2011 – Kommunikationsprotokoll zwischen fahrzeuginternen, nicht fahrzeuggebundenen Ladegeräten für Elektrofahrzeuge und Batteriemanagementsystemen
DB11/Z993-2013 – Technische Spezifikationen für Fernwartungs- und -managementsysteme für Elektrofahrzeuge
Technische Spezifikationen für Einstiegstreppen
Hubbereich des Aufzugs: 2200 – 4800 mm
Plattformabmessungen (Länge × Breite): 3400 × 2200 mm
Verfahrweg der beweglichen Plattform: 400 mm
Abmessungen und Anzahl der Treppen:
Schiebetreppe (Länge × Breite × Höhe): 1400 × 300 × 180 mm, 9 Stufen;
Feststehende Treppe (Länge × Breite × Höhe): 1400 × 300 × 180 mm, 12 Stufen;
Endtreppe (Länge × Breite × Höhe): 1370 × 300 × 145 mm, 1 Stufe
Neigungswinkel der Treppe zur Horizontalen: 32° – 39° (35,5°, wenn sich die Leiter in der untersten horizontalen Position der Plattform befindet)
Mindestbodenfreiheit: 180 mm
Außendurchmesser des Durchfahrtskreises: 14.300 mm
Achsabstand: 3360 mm
Radstand vorne/hinten: 1685 mm/1525 mm
Gesamtabmessungen (Länge × Breite × Höhe): 7800 mm × 2450 mm × 3275 mm
Gesamtgewicht des Fahrzeugs: 6.800 kg
Nutzlast: 5.440 kg (68 Personen)
Auslegungslast der Plattform: 1.920 kg (24 Personen)
Vorder-/Hinterräder: 7.00R16 14PR
Reichweite: 240 km
Antriebsbatterie: Lithium-Eisenphosphat-Batterie, 97,66 kWh
Nennspannung der Antriebsbatterie (V): 537,6 V DC
Batteriekapazität (Ah): 180 Ah
Hilfsstromspannung (V): 12 V DC
Dauerleistung des Antriebsmotors (kW): 60
Spitzenleistung des Antriebsmotors (kW): 110
Nenndrehzahl des Antriebsmotors (U/min): 1850
Maximale Drehzahl des Antriebsmotors (U/min): 4500
Betriebstemperaturbereich: -30 °C bis 60 °C
