Introducción a la carrocería del Camión Remolcable Escalera de Pasajeros

{{{sourceTextContent.subTitle}}}

Introducción a la carrocería del Camión Remolcable Escalera de Pasajeros

{{{sourceTextContent.description}}}

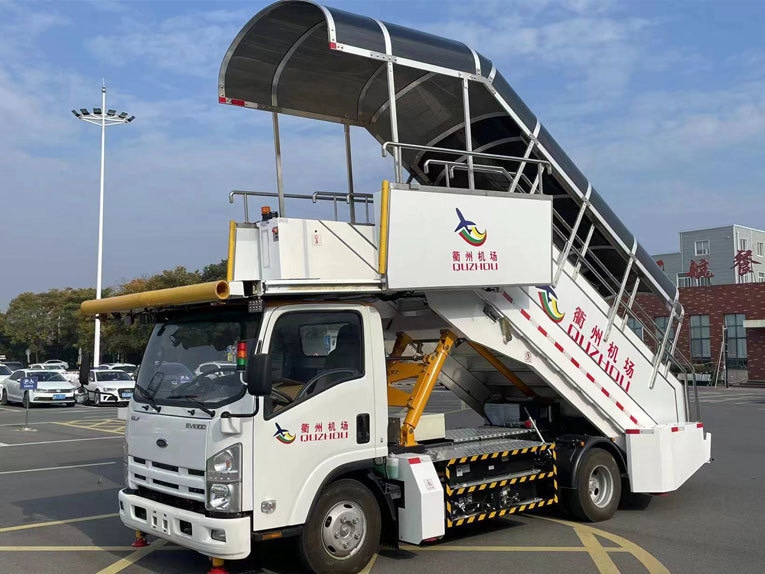

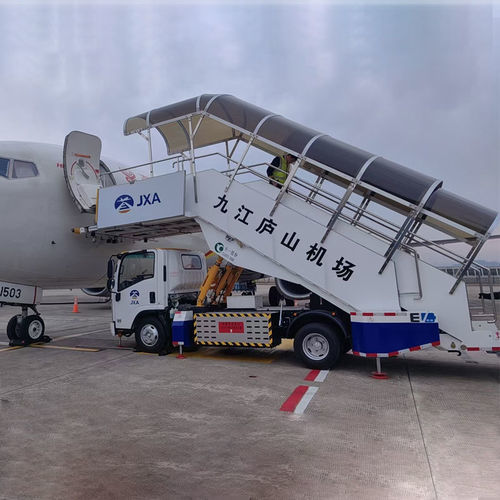

Introducción al cuerpo de la carretilla remolcable para escaleras de pasajeros

El cuerpo de la escalera se compone de una escalera fija, una escalera deslizante y una columna central. El extremo inferior de la escalera fija está articulado al bastidor del chasis a través del eje, y la parte superior se compone de una estructura extraíble a través de dos deslizadores laterales y la escalera deslizante. La parte inferior de la columna central está articulada al bastidor del chasis a través de un eje, la parte trasera lateral está articulada al bastidor del chasis a través de dos barras de tracción y un cilindro deslizante, y la parte superior forma una estructura deslizante a través de poleas y ranuras superiores deslizantes. El ángulo de inclinación del cuerpo de la escalera se cambia subiendo y bajando la columna central, y la altura de la plataforma delantera de la escalera deslizante desde el suelo se ajusta extendiendo y retrayendo el cilindro de aceite de la escalera deslizante para adaptarse a la altura de la puerta de la cabina de diferentes modelos. Los peldaños están fabricados con perfiles de aleación de aluminio

Parámetros de la carretilla remolcable para escaleras de pasajeros

Modelo del motor impulsor: YTD060W23

Modelo del controlador del motor: KTZ50X35S, KTZ50X35S, KTZ50X35S

Modelo del conjunto del dispositivo de almacenamiento de energía L173TB2

Ángulo de inclinación máxima (°) del cuerpo de la escalera: 37,5

Dimensiones del escalón (profundidad × anchura × altura) (mm) : 292×1500×192

La altura de trabajo del ascensor de pasajeros (mm) : 2150-4800

Método de ajuste de altura: Tipo telescópico para los cuerpos superior e inferior de la escalera

Número de peldaños en la escalera superior: 9

Número de peldaños en la escalera inferior: 13

Dimensiones de la plataforma (profundidad × anchura) (mm) : 4150×2200

Dimensiones totales (largo × ancho × alto) (mm) : 7450×2500×4900

Peso en vacío (kg) : 7650

Modelo de chasis QL1070BEVECHA2Y QL1070BEVECHA2Y QL1070BEVECCAY

Modelo de motor hidráulico HCDM007MG1

Controlador del motor hidráulico modelo: HCDM007CL1

Número de pasos de cola: 1

Dispositivo de almacenamiento de energía total (kWh) : 106.95
