Sistema hidráulico Ambulift Half Cab

{{{sourceTextContent.subTitle}}}

Sistema hidráulico Ambulift Half Cab

{{{sourceTextContent.description}}}

Sistema hidráulico de media cabina Ambulift

El sistema hidráulico se compone de toma de fuerza, tanque de aceite, bomba de aceite de engranajes, bomba eléctrica, bomba manual, válvula solenoide, cilindro hidráulico, etc. Las acciones de cada cilindro hidráulico son controladas por el sistema eléctrico para lograr varias funciones del vehículo.

2. La potencia principal es proporcionada por una bomba de engranajes. El motor funciona para impulsar la toma de fuerza, y el eje de salida de la toma de fuerza impulsa la bomba de aceite, haciendo que funcione y expulse el aceite de trabajo.

3. El funcionamiento de emergencia debe realizarse mediante una bomba hidráulica de accionamiento manual.

4. Los principales componentes hidráulicos adoptan marcas conocidas importadas de Europa y América.

5. Los cuatro pies de apoyo hidráulicos están configurados razonablemente, y el peso de elevación es mayor que la masa total.

6. El cilindro de elevación está equipado con una válvula de retención y una válvula de límite de baja posición, y también está equipado con un bloqueo hidráulico. Los pies del cilindro hidráulico están equipados con bloqueos hidráulicos.

7. Los materiales de las tuberías hidráulicas deben ser metálicos en todas las zonas excepto en las partes móviles.

8. Mando hidráulico: El control hidráulico y el control del circuito de aceite para la elevación de la plataforma trasera y la carrocería deben estar dispuestos de forma independiente (es decir, los componentes de control para las acciones de control anteriores y el control de la tubería hidráulica no son compartidos), y la salida hidráulica debe ser razonable.

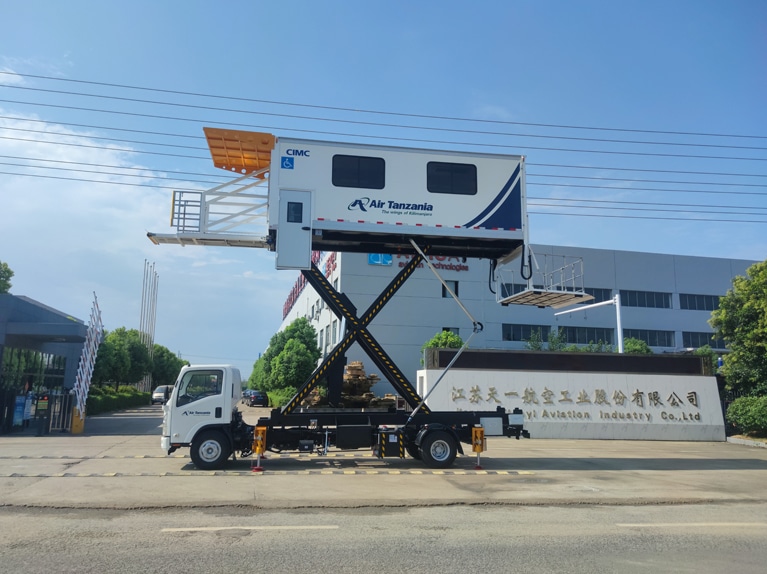

Parámetros de la media cabina Ambulift

Dimensiones (longitud × anchura × altura) : 9200mm× 2460mm × 3770mm

Dimensiones internas del cuerpo de la caja (longitud × anchura × altura) : 6350 mm×2200 mm×2100 mm

La distancia telescópica de la plataforma telescópica es de 600 mm

Distancia de desplazamiento de la plataforma móvil: 600mm

Altura de la plataforma frontal desde el suelo: 1400mm - 5800mm

La altura de elevación del cuerpo de la caja desde el suelo: 1500-5900mm

La altura de la plataforma trasera desde el suelo: 0mm - 1500mm

Distancia entre ejes: 5200mm

Ángulo de aproximación: 14

Ángulo de salida: 14

Diámetro exterior del círculo del canal: 20.500 mm

Peso total del vehículo: 11.250 kg

La capacidad de carga máxima de la caja es de 2.500 kg

Capacidad de carga máxima de la plataforma delantera 1.200 kg

La capacidad de carga máxima de la plataforma trasera es de 500 kg

Velocidad del viento de trabajo permitida: Nivel 8

Velocidad máxima: 75 km/h

Al acercarse a una velocidad de avión no superior a 3 km/h

Presión máxima de trabajo: 16 Mpa
