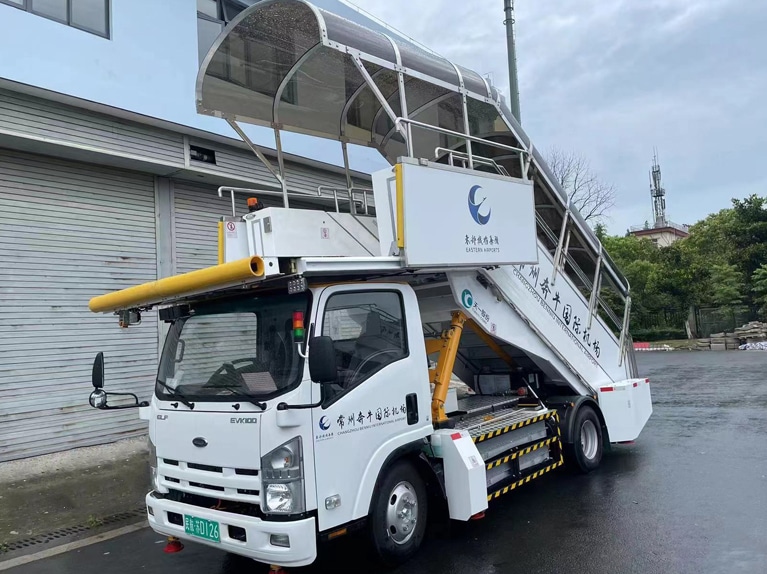

Especificaciones técnicas para escaleras de embarque de pasajeros (eléctricas)

{{{sourceTextContent.subTitle}}}

Especificaciones técnicas para escaleras de embarque de pasajeros (eléctricas)

{{{sourceTextContent.description}}}

Normas de producto para escaleras de embarque de pasajeros
IATA AHM 920 - Descripción detallada de las funciones de los ascensores móviles para pasajeros
MH/T 6029-2014 - Ascensores para pasajeros
EN 12312-1 - Requisitos específicos para equipos de tierra de aviación - 1. Ascensores para pasajeros
GB/T 18488-2006 - Motores de vehículos eléctricos y sus controladores
GB/T 24347-2009 - Convertidores CC/CC para vehículos eléctricos
GB/T 18384-2001 - Vehículos eléctricos: requisitos de seguridad
GB/T 18487-2001 - Sistema de recarga por conducción para vehículos eléctricos
GB/T 20234-2015 - Conectores de recarga por conducción para vehículos eléctricos
GB/T 27930-2011 - Protocolo de comunicación entre los cargadores por conducción externos a bordo de los vehículos eléctricos y los sistemas de gestión de baterías
DB11/Z993-2013 - Especificaciones técnicas para el sistema de gestión y servicio remoto de vehículos eléctricos
Especificaciones técnicas de las escaleras de embarque de pasajeros
Rango de altura de elevación del ascensor: 2200 - 4800 mm
Dimensiones de la plataforma (longitud × anchura): 3400 × 2200 mm
Distancia de desplazamiento de la plataforma móvil: 400 mm
Dimensiones y número de escaleras:
Escalera deslizante (longitud × anchura × altura): 1400 × 300 × 180 mm, 9 peldaños;
Escalera fija (longitud × anchura × altura): 1400 × 300 × 180 mm, 12 peldaños;
Escalera trasera (longitud × anchura × altura): 1370 × 300 × 145, 1 peldaño
Ángulo de la escalera con respecto al plano horizontal: 32° - 39° (35,5° cuando la escalera se encuentra en la posición horizontal más baja de la plataforma)
Distancia mínima al suelo: 180 mm
Diámetro exterior del círculo de paso: 14 300 mm
Distancia entre ejes: 3360 mm
Distancia entre las ruedas delanteras y traseras: 1685 mm/1525 mm
Dimensiones totales (longitud × anchura × altura): 7800 mm × 2450 mm × 3275 mm
Peso total del vehículo: 6 800 kg
Carga nominal efectiva: 5 440 kg (68 personas)
Carga de diseño de la plataforma: 1 920 kg (24 personas)
Ruedas delanteras/traseras: 7.00R16 14PR
Autonomía: 240 km
Batería de tracción: batería de fosfato de hierro y litio, 97,66 kWh
Tensión nominal de la batería de tracción (V): 537,6 V CC
Capacidad de la batería (Ah): 180 Ah
Tensión de alimentación auxiliar (V): 12 V CC
Potencia continua del motor de tracción (kW): 60
Potencia máxima del motor de tracción (kW): 110
Velocidad nominal de rotación del motor de tracción (rpm): 1850
Velocidad máxima de rotación del motor de tracción (rpm): 4500
Temperatura del entorno de funcionamiento: -30 ℃ - 60 ℃
