Unité d'alimentation au sol de l'aéronef

{{{sourceTextContent.subTitle}}}

Unité d'alimentation au sol de l'aéronef

{{{sourceTextContent.description}}}

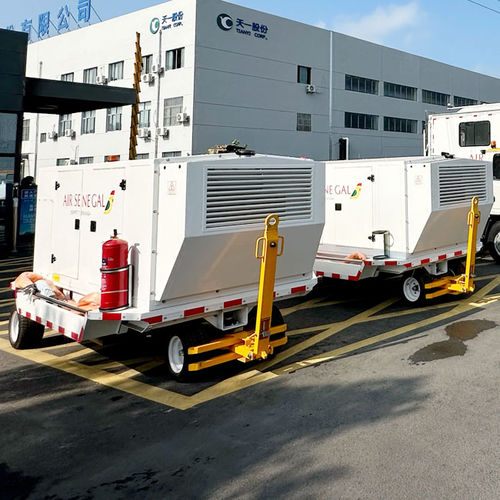

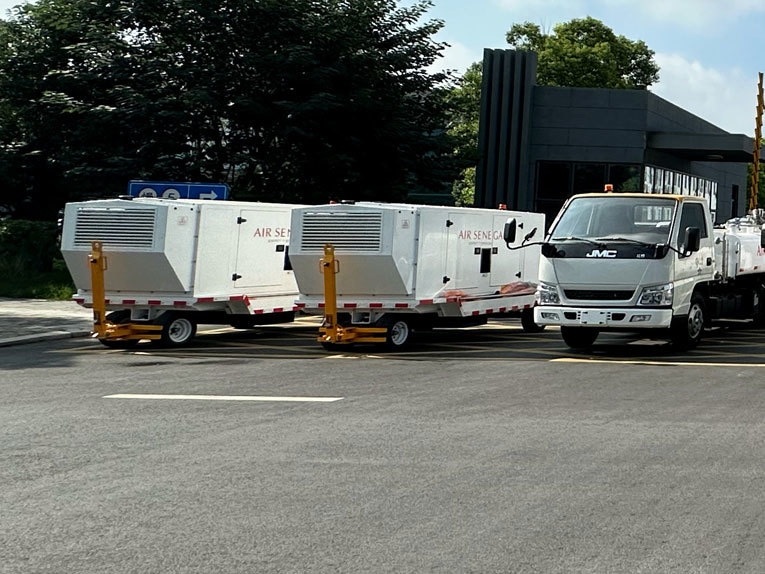

La base de l'unité d'alimentation du véhicule tracté TY-GPU140 est installée sur le châssis de la remorque. Le capot de l'avion est formé par l'emboutissage de pièces de tôle, ce qui permet une bonne ventilation, une bonne étanchéité à la pluie et une bonne réduction du bruit. L'apparence est plate et il possède une grande porte de cabine pour faciliter la réparation de l'unité par le personnel d'entretien. Ce véhicule est composé d'un moteur, d'un générateur, d'un système de régulation de la tension, d'un système de protection de la fréquence, d'un système de protection de la tension, d'un système de protection de la charge, d'un système de contrôle de la sortie, d'un système d'exploitation, d'un système de sortie et d'un châssis de remorque, etc. Le véhicule d'alimentation électrique adopte un système de contrôle ECU intégré intelligent. L'unité prend des mesures de réduction du bruit, et le niveau de bruit à une distance d'un mètre de l'unité ne dépasse pas 85 décibels.

Ce véhicule d'alimentation répond aux exigences d'alimentation du système électrique embarqué pour les modèles 400Hz AC/DC. Le véhicule d'alimentation est équipé d'un système complet de protection et de régulation dynamique, qui peut répondre aux exigences de stabilité de la fréquence et de la tension pour les avions utilisant une alimentation électrique à moyenne fréquence. Le véhicule d'alimentation peut fonctionner toute la journée et possède d'excellentes fonctions d'étanchéité à la pluie, à l'eau, à l'humidité et d'anticorrosion. Il est également équipé d'un dispositif anti-pluie pour les fiches de câble.

caractéristiques et dimensions principales du véhicule d'alimentation AC-DC au sol 140KVA (28,5VDC) remorqué

Performances nominales :

a. Puissance de sortie : ≥140kVA ;

b. Puissance nominale : ≥112kW ;

c. Facteur de puissance : 0,8

d. Courant nominal : 404A ;

e. Tension de sortie : 115/200V ;

f. Fréquence (Hz) : 400Hz ;

2. Réglages pour la protection du système :

a) Protection contre la sur-fréquence : 420 Hz, 5 secondes

b) Protection contre la sous-fréquence : 380 Hz, 7 secondes

c) Protection contre la surtension : 130V, 2 secondes

d) Protection contre la sous-tension : 100 V, 7 secondes

e) Protection contre les surcharges : 125% de la charge nominale, 5 minutes

3 Dimensions extérieures du bloc d'alimentation

a. Longueur : 3390 mm (lorsque le balai est replié)

b. Largeur : 1900 mm ;

c. Hauteur : 1825 mm (sans les feux de police)

d. Poids total de l'unité : ≤2800kg.
