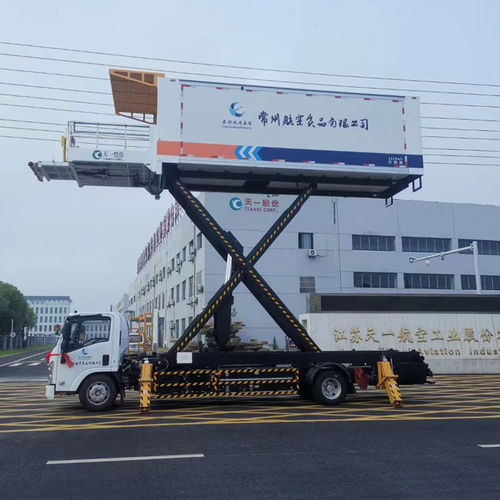

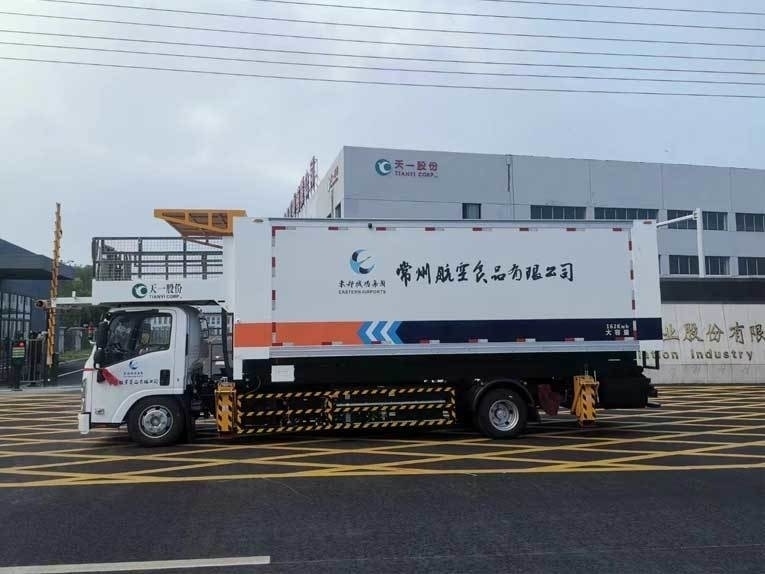

Systèmes électriques des camions de nettoyage et de restauration des aéronefs

{{{sourceTextContent.subTitle}}}

Systèmes électriques des camions de nettoyage et de restauration des aéronefs

{{{sourceTextContent.description}}}

Les systèmes électriques des camions de nettoyage et de restauration d'aéronefs adoptent une puissance totale de 162kWh et se composent du boîtier de commande dans la cabine du conducteur, du boîtier de fonctionnement de la boîte, du boîtier de fonctionnement au sol, du boîtier électrique, etc. Le circuit de commande logique à relais est utilisé pour concentrer tous les relais sur la carte de circuit imprimé du boîtier électrique afin de lever et d'abaisser la caisse. La libération et la rétraction des pieds de support ; les fonctions telles que le mouvement et l'extension de la plate-forme sont verrouillées. La boîte de commande au sol est équipée d'un dispositif de levage et d'abaissement du corps de la boîte. Boutons d'ouverture et de rétraction des pieds de support et voyants lumineux, etc. La boîte de commande à l'intérieur de la boîte est équipée d'un dispositif de levage et d'abaissement de la boîte. Mouvement de la plate-forme, boutons télescopiques et voyants lumineux, etc.

2. Un circuit de protection pour l'extension de la plate-forme est mis en place. Lorsque le capteur détecte un objet, le circuit de commande de l'extension de la plate-forme est coupé pour empêcher la plate-forme de s'étendre.

3. Le circuit d'arrêt d'urgence pour le démarrage et le circuit de commande pour l'utilisation de la pompe électrique d'urgence sont mis en place, ainsi que le signal indicateur du pied de support. Les relais et les interrupteurs sont de marques réputées. Console de commande hydraulique à commande électrique, interrupteur électrique d'éclairage, interrupteur d'arrêt d'urgence.

Configuration II Paramètres techniques des camions de nettoyage et de restauration d'aéronefs

Modèle de moteur d'entraînement : TZ370XS-LKM1201

Modèle du contrôleur du moteur d'entraînement : KTZ54X38S-LKC1201

Modèle de l'assemblage du dispositif de stockage d'énergie : L150TX8

Hauteur de travail de la plate-forme (mm) : 2150-6000

Charge nominale de la caisse (kg) : 3800

Charge nominale de la plate-forme avant (kg) : 2200

Charge nominale (kg) de la partie mobile de la plate-forme avant : 600

Plage de réglage gauche et droite de la partie active de la plate-forme avant (mm) : 0 ~ 500

Plage de réglage de l'expansion de la partie active de la plate-forme avant (mm) : 0 ~ 600

Taille de la partie fixe de la plate-forme avant (longueur × largeur) (mm) : 1900×2085

Dimensions de la partie mobile de la plate-forme avant (longueur × largeur) (mm) : 820×1200

Poids à vide (kg) : 10,600

Dimensions totales (longueur × largeur × hauteur) (mm) : 9450×2300×3400

Autonomie (km) : 285

Modèle de châssis : QL1103BEVEYMAY

Dimensions extérieures de la caisse (longueur × largeur × hauteur) (mm) : 6600×2300×2100

Charge nominale (kg) de la partie fixe de la plate-forme avant : 1600

Dispositif de stockage d'énergie total (kWh) : 162.28
