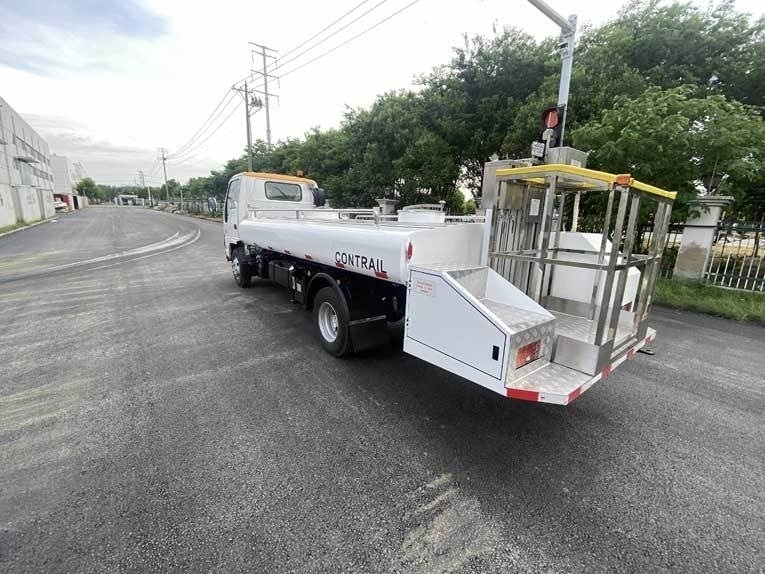

Camion de service d'eau portable ISUZU

Camion de service d'eau portable ISUZU

La cabine du camion de service d'eau portable ISUZU est de type à nez plat, siège à une rangée, deux portes, avec une capacité de 3 passagers. Le type d'entraînement est 4×2, le volume du réservoir d'eau claire est de 4,0 m³, le débit d'alimentation en eau claire est ≥150/min, et la hauteur de la plate-forme à partir du sol est de 400mm-3000mm.

Ce produit peut être largement appliqué à divers modèles d'avions autres que l'Airbus A380, y compris A300, A310, A318, A319, A320, A330, B707, B727, B737, B747, B757, B767, B777, DC8, 1L-18, 1L-62, MD11, et MD80.

Le châssis du camion-citerne à eau portable est partiellement modifié conformément à la conception du produit. À l'extrémité arrière de la poutre principale, un cadre de plate-forme de travail est soudé. Sur le côté gauche du cadre de la plate-forme se trouve un escalier, utilisé par le personnel pour monter dans la boîte afin de procéder à l'entretien et au nettoyage. Sur le côté droit du cadre de la plate-forme se trouve un dispositif d'acheminement de l'eau. Sur le côté droit de la poutre principale, on trouve des pompes à eau, des tuyaux d'arrivée d'eau, des pompes hydrauliques et des accessoires hydrauliques. Sur le côté gauche de la poutre principale, un réservoir de diesel fixe et un réservoir d'huile hydraulique sont placés.

Le système hydraulique est composé d'un réservoir d'huile, d'un filtre à huile, d'une vanne d'arrêt, d'une pompe à huile, d'un clapet anti-retour, d'une vanne d'inversion électromagnétique, d'un cylindre de levage, d'un manomètre, de tuyaux d'huile et d'accessoires de tuyauterie, etc. La pompe à huile adopte une pompe à engrenages moyenne et haute pression, qui est directement entraînée par l'arbre de sortie de la prise de force pour fournir de l'huile sous pression au système hydraulique. Sur les circuits d'huile d'entrée et de sortie du cylindre de levage, une valve de contrôle hydraulique bidirectionnelle est installée, qui peut bloquer la tige du piston du cylindre dans n'importe quelle position. La pression nominale du système hydraulique est de 10Mpa. Le manomètre installé sur le tuyau d'huile peut refléter et observer directement la pression nominale du système hydraulique. Il a été vérifié avant de quitter l'usine et ne peut généralement pas être ajusté à volonté en cours d'utilisation. La capacité du réservoir d'huile hydraulique est de 80 litres. Le dispositif d'évacuation d'urgence du véhicule est simple et fiable.

Les principaux paramètres du camion-citerne à eau portable sont les suivants

Modèle de moteur :4KH1CN5HS

Capacité du réservoir d'eau (L) :4000

Débit d'alimentation en eau (L/min) :≥150

Pression d'alimentation en eau (MPa) :0.345

Poids à vide (kg) :4160

Dimensions totales (longueur × largeur × hauteur) (mm) :7265 × 2140x2295

Vitesse maximale (km/h) :80

Autres caractéristiques : Plate-forme de levage en option

Modèle de châssis :QL1070A5KAY

Hauteur de levage de la plate-forme de travail (mm) :380-3740

Matériau/épaisseur (mm) du réservoir d'eau propre :S31603/4.5mm

Diamètre extérieur du cercle du canal (mm) : 17,000

Émissions du moteur : Les polluants des gaz d'échappement sont conformes aux exigences de la phase V de la norme GB 17691-2005, et les fumées d'échappement sont conformes aux exigences de la norme GB 3847-2005
