Escalier automoteur pour passagers

{{{sourceTextContent.subTitle}}}

Escalier automoteur pour passagers

{{{sourceTextContent.description}}}

L'assemblage de l'escalier télescopique pour passagers automoteurs est principalement composé de l'assemblage de soudage de l'escalier télescopique, des tiges de fixation de la plaque latérale, des marches en aluminium, des blocs antifriction de l'escalier fixe, etc

L'escalier automoteur pour passagers est la marche supérieure de l'escalier d'embarquement. Il est actionné par un vérin télescopique qui le fait glisser de haut en bas, permettant ainsi de modifier la hauteur de l'escalier pour passagers. La plate-forme est reliée de manière rigide au cadre de l'échelle coulissante. Les marches de la plate-forme sont également faites de profilés antidérapants en alliage d'aluminium. Des déflecteurs mobiles rétractables en alliage d'aluminium sont placés de part et d'autre de la plate-forme pour empêcher les passagers de se blesser lorsqu'ils se tiennent debout sur la plate-forme. Les rails de glissement sur les plaques latérales de la plate-forme sont conçus pour être dissimulés, ce qui facilite le déplacement et empêche les blocages dus à la chute de corps étrangers dans les rails. Des dispositifs de verrouillage à ressort sont également prévus sur les déflecteurs mobiles des deux côtés. Une plate-forme télescopique mobile est installée à l'extrémité avant de la plate-forme. Lorsque l'échelle d'embarquement est reliée à la porte de la cabine de l'avion, il convient de vérifier visuellement si la plate-forme est reliée à la porte de la cabine. Si la plate-forme s'étend trop et touche le bord de la porte de la cabine de l'avion, la plate-forme télescopique peut être automatiquement rétractée. La capacité télescopique de la plate-forme télescopique est de 300 mm et l'angle est de 3 à 5 degrés.

Les dents de verrouillage situées derrière la marche de l'échelle coulissante indiquent la hauteur. L'opérateur peut observer la valeur d'indication de la hauteur à côté du pion de verrouillage de l'échelle coulissante depuis la fenêtre arrière de la cabine. Cette indication correspond à la hauteur lorsque la plate-forme est parallèle au sol. Lorsqu'il y a un angle entre la plate-forme et le sol, la valeur réelle de la hauteur doit être obtenue en ajoutant ou en soustrayant de manière appropriée cette valeur.

Le marquage de la hauteur peut être installé en fonction des besoins du client. Il peut être marqué en fonction de la hauteur réelle lorsque la plate-forme est parallèle au sol, ou en fonction du modèle.

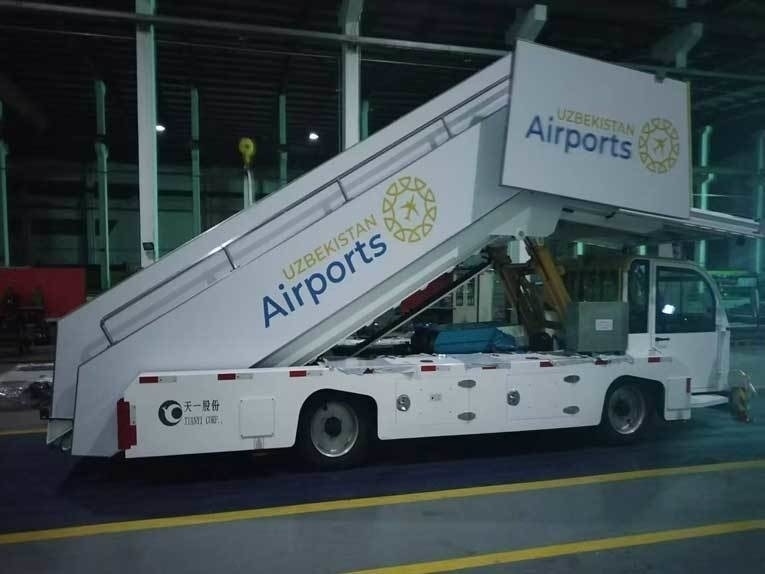

Escalier automoteur pour passagers

Modèle de châssis :KT58V.01010000

Modèle de moteur :F2.8CS449

Angle d'inclinaison maximale (°) du corps de l'échelle :38,5

Dimensions des marches (profondeur × largeur × hauteur) (mm) :275×1500×190

Hauteur de travail de l'ascenseur pour passagers (mm) :2200-5800

Méthode de réglage de la hauteur : marche télescopique de haut en bas

Nombre de marches sur l'échelle supérieure :14

Nombre de marches sur l'échelle inférieure :13

Dimensions de la plate-forme (profondeur × largeur) (mm) :2840×2030

Dimensions totales (longueur × largeur × hauteur) (mm) :8230×3145×5065

Poids à vide (kg) :9490 -

Émissions du moteur : Les gaz d'échappement polluants sont conformes aux exigences de la phase IV de la norme GB 20891-2014, et les fumées d'échappement sont conformes aux exigences de la norme GB 3847-2005.

Modèle de transmission :Y43280D
