Système hydraulique de la demi-cabine Ambulift

{{{sourceTextContent.subTitle}}}

Système hydraulique de la demi-cabine Ambulift

{{{sourceTextContent.description}}}

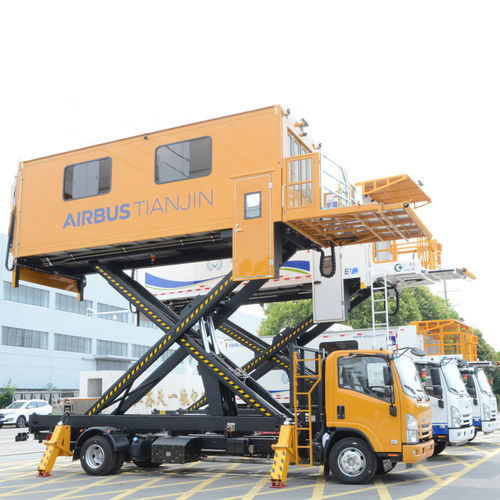

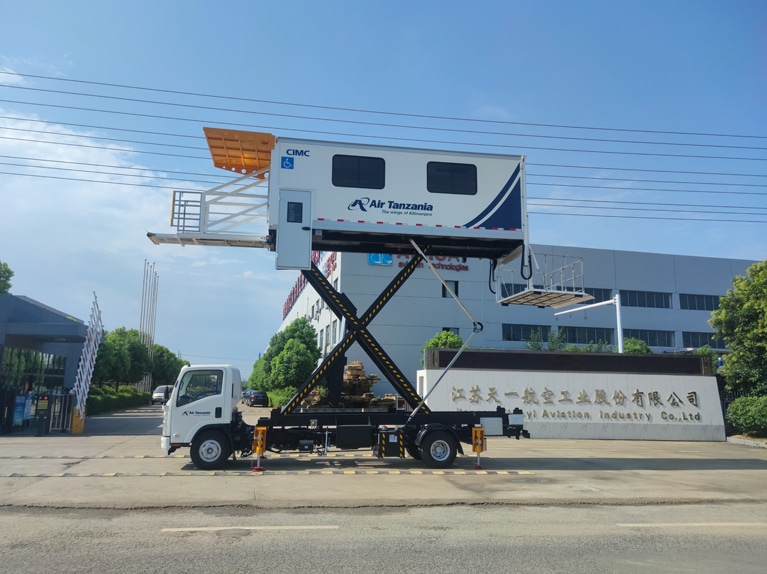

Système hydraulique de l'Ambulift en demi-cabine

Le système hydraulique est composé d'une prise de force, d'un réservoir d'huile, d'une pompe à huile à engrenages, d'une pompe électrique, d'une pompe manuelle, d'une électrovanne, d'un cylindre hydraulique, etc. Les actions de chaque cylindre hydraulique sont contrôlées par le système électrique afin de réaliser les différentes fonctions du véhicule.

2. L'alimentation principale est fournie par une pompe à engrenages. Le moteur fonctionne pour entraîner la prise de force, et l'arbre de sortie de la prise de force entraîne la pompe à huile, la faisant fonctionner et produire l'huile de travail.

3. Les opérations d'urgence doivent être effectuées à l'aide d'une pompe hydraulique à manivelle.

4. Les principaux composants hydrauliques sont importés de marques réputées d'Europe et d'Amérique.

5. Les quatre pieds de support hydrauliques sont raisonnablement installés, et le poids de levage est supérieur à la masse totale.

6. Le vérin de levage est équipé d'un clapet anti-retour et d'une vanne de limite de position basse, ainsi que d'un verrou hydraulique. Les pieds du cylindre hydraulique sont équipés de verrous hydrauliques.

7. Les matériaux des tuyaux hydrauliques doivent être en métal dans toutes les zones, à l'exception des parties mobiles.

8. Commande hydraulique : La commande hydraulique et la commande du circuit d'huile pour le levage de la plate-forme arrière et de la carrosserie doivent être indépendantes (c'est-à-dire que les composants de commande pour les actions de commande ci-dessus et la commande de la tuyauterie hydraulique ne sont pas partagés), et la puissance hydraulique doit être raisonnable.

Paramètres de la demi-cabine Ambulift

Dimensions (longueur × largeur × hauteur) : 9200mm× 2460mm × 3770mm

Dimensions internes de la caisse (longueur × largeur × hauteur) : 6350 mm×2200 mm×2100 mm

La distance télescopique de la plate-forme télescopique est de 600 mm

Distance de déplacement de la plate-forme mobile : 600 mm

Hauteur de la plate-forme avant par rapport au sol : 1400 mm - 5800 mm

Hauteur de levage de la caisse à partir du sol : 1500-5900 mm

Hauteur de la plate-forme arrière par rapport au sol : 0mm - 1500mm

Empattement : 5200 mm

Angle d'approche : 14

Angle de départ : 14°

Diamètre extérieur du cercle du canal : 20 500 mm

Poids total du véhicule : 11 250 kg

Capacité de charge maximale de la caisse : 2 500 kg

Capacité de charge maximale de la plate-forme avant : 1200 kg

Capacité de charge maximale de la plate-forme arrière : 500 kg

Vitesse du vent de travail autorisée : Niveau 8

Vitesse maximale : 75 km/h

À l'approche d'une vitesse d'avion ne dépassant pas 3 km/h

Pression maximale d'utilisation : 16 Mpa
