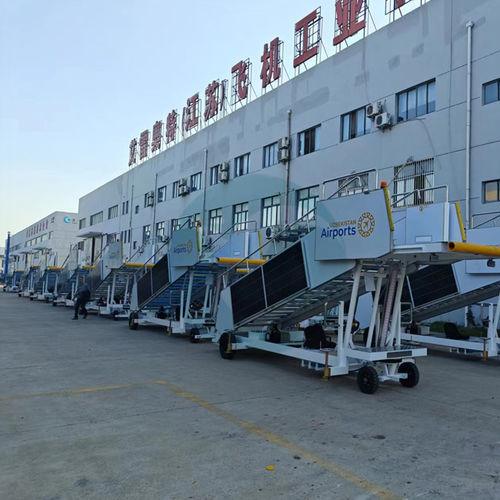

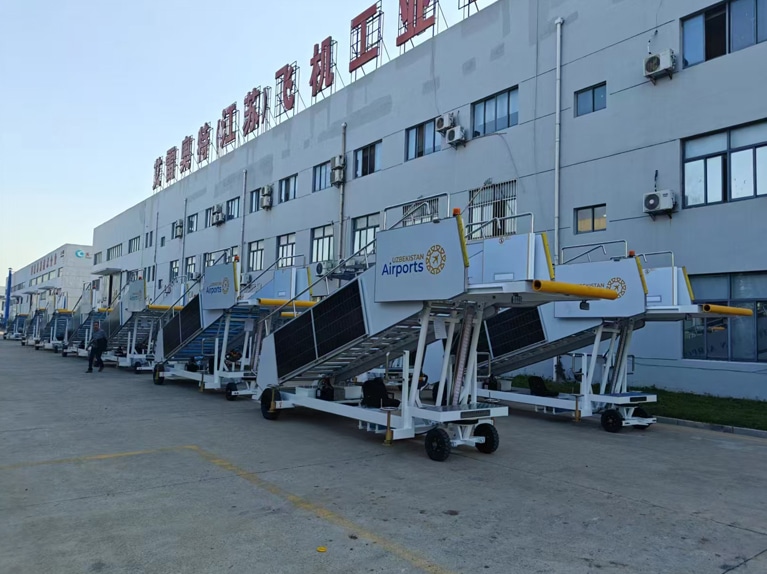

Échelle d'embarquement pour passagers (à assistance électrique) JSTY3750DKT

{{{sourceTextContent.subTitle}}}

Échelle d'embarquement pour passagers (à assistance électrique) JSTY3750DKT

{{{sourceTextContent.description}}}

La hauteur de travail de l'échelle d'embarquement est comprise entre 2 200 et 3 750 mm. Elle est adaptée aux modèles A318, A319, A320, A321, B707, B727, B737, DC-8/40/50F, DC-8-61/61F, DC-8-62/62F, DC-8-63/63F, 1L-18 et d’autres séries d’avions de ligne, et peut également servir d’échelle pour le personnel de maintenance.
Les panneaux de protection latéraux se composent de cadres de protection, de mains courantes, de panneaux décoratifs intérieurs et extérieurs, de lampes d’éclairage en tête d’échelle, etc. Le cadre de protection est fabriqué par soudage de tubes rectangulaires en acier inoxydable de 38 × 25 × 1,5. Les mains courantes sont constituées de tubes en acier inoxydable de φ38 mm. Les panneaux décoratifs intérieurs et extérieurs sont fabriqués à partir de nouveaux matériaux décoratifs en aluminium-plastique d’une épaisseur de δ = 4 mm. Six lampes LED sont installées sur chacun des panneaux de protection latéraux à des fins d’éclairage. Deux panneaux solaires sont installés sur le panneau de protection latéral droit.
Le châssis de base est assemblé par soudage à partir de tubes rectangulaires en acier de 120 × 60 × 4. Les deux premières roues sont équipées de pneus pleins porteurs de type 4.00-8, et les deux dernières roues de pneus de type 6.5-10. Le système de traction ou de poussée de l’ascenseur pour passagers est équipé de goupilles de traction et de tiges de direction. Des béquilles à manivelle sont disposées autour du châssis de base, et un frein à main est situé sur le côté droit de la poutre principale. Une assistance électrique est installée, la batterie fournissant l’énergie nécessaire à l’entraînement des roues arrière. La poignée de commande est située devant le siège du conducteur.
Échelle d’embarquement des passagers (à assistance électrique) Caractéristiques techniques :
Dimensions hors tout du véhicule (longueur × largeur × hauteur) en mm : 7 140 × 2 230 × 3 340
Dimensions de la plate-forme en mm : 2 000 × 1 400
Hauteur de la main courante de l'échelle en mm : 1 170
Porte-à-faux avant en mm : 525
Porte-à-faux arrière (mm) : 1 290
Entraxe (mm) : 4 030
Poids à vide total du véhicule : 1 900 kg
Charge sur les roues avant : 1 050 kg
Charge sur les roues arrière : 730 kg
Méthode de réglage en hauteur : type à déplacement par quatre barres parallèles à crans
Mode de déplacement : électrique, poussée ou traction
Dimensions du plancher antidérapant : 300 × 1 120
Course de la porte de service : 850
Hauteur de levage de la plate-forme de travail : 2 200 mm - 3 750 mm
Course du vérin : 0 - 1 540 mm
Distance maximale entre la partie avant de la plate-forme et le plancher : 1 000
Spécifications des pneus avant/arrière : 4,00-8 / 6,5-10
Garde au sol minimale : 160 mm
Nombre maximal de passagers transportés par l’ascenseur complet : 33
Température de l’environnement de travail : de -20 à 50 ℃
Force de poussée manuelle du véhicule d’ascenseur pour passagers : ≤ 300 N
