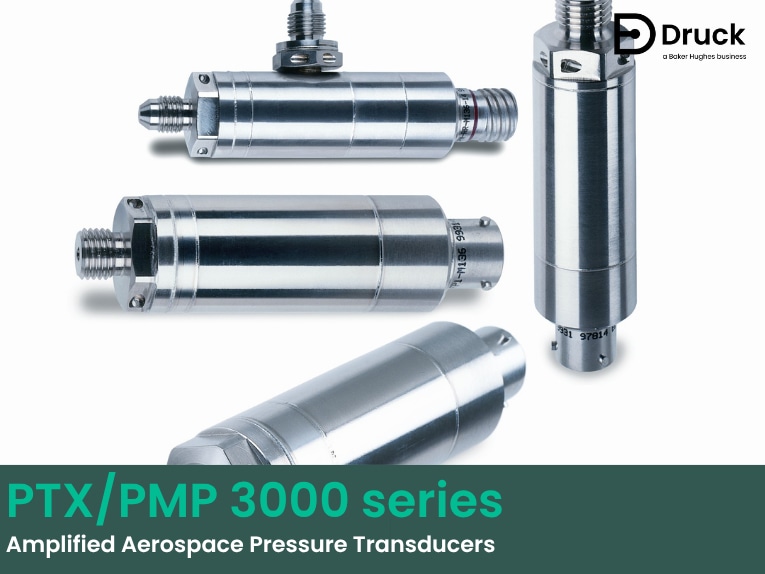

Serie PTX/PMP 3000
{{{sourceTextContent.subTitle}}}
Trasduttori di pressione aerospaziali amplificati
{{{sourceTextContent.description}}}
Panoramica del prodotto
La nostra serie PTX/PMP3000 è stata la piattaforma preferita dall'industria aerospaziale negli ultimi 20 anni. Questi prodotti sono stati rigorosamente testati e qualificati per l'uso in una moltitudine di applicazioni, tra cui: Idraulica / ECS / APU / Motore / Carrello di atterraggio / Frenatura e altre. Questa gamma di prodotti è collaudata e utilizzata nei più diffusi velivoli a corridoio singolo e a corridoio doppio.
La qualità e l'affidabilità sono al centro di tutto ciò che facciamo in Druck, e questi prodotti in campo offrono ai nostri clienti e utenti finali affidabilità e tranquillità.
Il cuore della serie 3000 è costituito da un elemento di rilevamento della pressione avanzato e ad alta stabilità, microlavorato da silicio a cristallo singolo nell'impianto di lavorazione di classe 100 di Druck. I resistori sono diffusi nel diaframma di silicio mediante impianto ionico che forma un ponte estensimetrico a quattro bracci completamente attivo. Il silicio a cristallo singolo è perfettamente elastico e possiede eccellenti proprietà meccaniche.
La tecnologia Druck offre le seguenti caratteristiche:
Eccellente linearità
Isteresi trascurabile
Maggiore stabilità a lungo termine
Elevata capacità di sovrapressione
Massa ridotta che offre una risposta rapida e un basso effetto "g"
L'elemento sensibile in silicio micro-lavorato è legato atomicamente a una base di vetro e assemblato in una guarnizione vetro-metallo ad alta integrità. I fluidi in pressione sono isolati dall'elemento in silicio mediante un diaframma metallico conforme, che dà luogo a un modulo di pressione ermetico.
Ogni modulo di pressione viene sottoposto a cicli di temperatura per migliorare la stabilità a lungo termine prima dell'installazione dell'elettronica di condizionamento del segnale a montaggio superficiale. L'elettronica controlla e regola la tensione di alimentazione del ponte estensimetrico e fornisce un'uscita di alto livello proporzionale alla pressione applicata. I segnali di temperatura, prelevati direttamente dall'elemento sensibile al silicio, consentono di correggere l'uscita del ponte per tener conto delle variazioni di equilibrio e sensibilità dovute al cambiamento di temperatura.
Il circuito di protezione integrato comprende una serie di filtri in linea, che forniscono un percorso a bassa impedenza verso la custodia alle alte frequenze. Tutte le linee di alimentazione sono protette contro l'inversione di polarità e le linee di segnale contro i transitori di alta tensione, in modo da soddisfare i severi requisiti in materia di EMI e fulmini.
Il modulo di rilevamento della pressione e l'elettronica sono alloggiati all'interno della custodia che, insieme ai connettori elettrici e di pressione, è completamente saldata per garantire un'elevata affidabilità. Tutte le superfici esterne e bagnate sono realizzate in acciaio inossidabile. Prima del test di accettazione, tutti i trasduttori sono sottoposti a un test di stress ambientale per ottimizzare le prestazioni a lungo termine ed eliminare i guasti prematuri.
La flessibilità della progettazione è mantenuta senza compromettere la scelta dell'interfaccia, del campo di pressione e del tipo di uscita. La serie PMP/PTX 3000 è qualificata per il volo in base ai requisiti ambientali di RTCA DO-160. Soddisfa le esigenze anche degli ambienti più difficili e offre una soluzione di misura conveniente con un rischio tecnico minimo.
Caratteristiche
Protezione completa da EMI e fulmini
Elevata precisione e stabilità
Ampio intervallo di temperatura operativa
Soluzione economica a basso rischio tecnico
Versioni con calibro, assolute e differenziali
Prodotti correlati
Produciamo una gamma completa di sensori di pressione, indicatori, calibratori, controllori e sistemi di test dei dati dell'aria. Con la nostra gamma di calibratori portatili che coprono i parametri di temperatura ed elettrici. Per ulteriori informazioni e schede tecniche, consultare il produttore.
Standard di taratura
I trasduttori prodotti da Druck sono calibrati con apparecchiature di calibrazione della pressione di precisione, tracciabili secondo gli standard internazionali.
