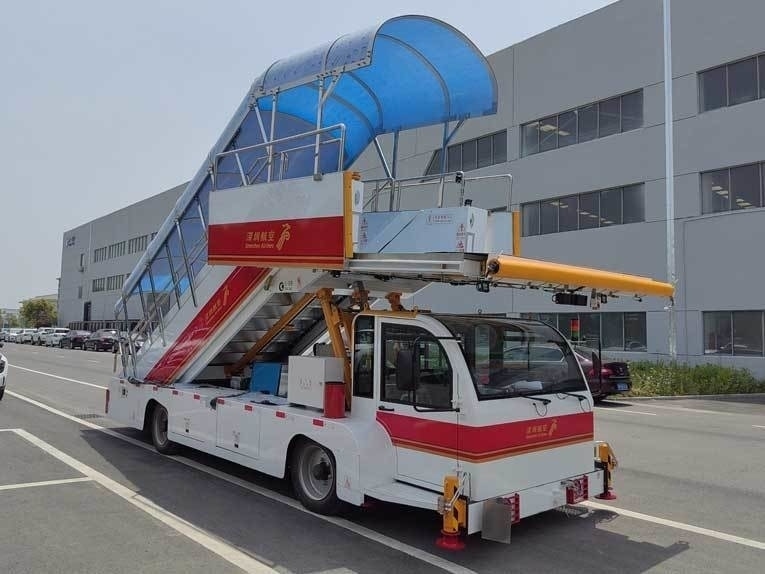

Scale passeggeri semoventi elettriche

{{{sourceTextContent.subTitle}}}

Scale semoventi per passeggeri Capacità di carico del corpo e della piattaforma del gradino elettrico

{{{sourceTextContent.description}}}

Scale semoventi per passeggeri Corpo scala elettrico e capacità di trasporto della piattaforma

L'estremità posteriore della scala fissa è collegata al telaio tramite un albero, quella anteriore tramite il meccanismo di sollevamento collegato al telaio; l'estensione telescopica del meccanismo di sollevamento può regolare l'angolo tra il corpo della scala e l'orizzontale. La scala scorrevole è composta da una piattaforma fissa, una piattaforma telescopica anteriore, pannelli laterali e una scala. È collegata alla scala fissa tramite pulegge. Il movimento telescopico del cilindro liquido fa scorrere la scala scorrevole lungo la guida, consentendo di cambiare l'altezza della piattaforma.

Per migliorare la resistenza strutturale e tenere conto della particolarità della struttura, il telaio principale della scala è realizzato in acciaio a canali.

I pannelli laterali adottano un nuovo tipo di struttura a telaio in acciaio inox, nuovo e bello. A condizione di garantire la resistenza e la rigidità strutturale, riduce notevolmente il peso della struttura. Nella parte superiore della guida laterale è installato un corrimano in acciaio inox.

Per l'illuminazione sono state adottate strisce luminose morbide a LED ad alta luminosità, risparmio energetico e affidabilità

Cilindri di gomma tampone sono installati all'estremità anteriore della piattaforma e all'estremità anteriore del binario laterale mobile della piattaforma.

2. I gradini e le piattaforme sono realizzati con profili in lega di alluminio antiscivolo appositamente progettati.

3. L'estensione telescopica del meccanismo di sollevamento può regolare l'angolo tra il corpo della scala e l'orizzontale e dispone di una funzione di regolazione fine

La scala semovente per passeggeri elettrica è dotata di sei parametri tecnici principali

Modello del motore di azionamento: HCDM030HP2

Modello del controller del motore di guida: HC30LKPIC-K21-V1-TY

Modello del dispositivo di accumulo dell'energia :L173G01

Angolo di inclinazione massimo (°) :38,5

Dimensioni del gradino (profondità × larghezza × altezza) (mm): 285×1500×192

Altezza di lavoro dell'ascensore per passeggeri (mm) :2150 ~ 5800

Metodo di regolazione dell'altezza: Tipo telescopico per i corpi scala superiore e inferiore

Numero di gradini della scala superiore :12

Numero di gradini della scala inferiore: 15

Dimensioni della piattaforma (profondità × larghezza) (mm) :3300×2200

Dimensioni complessive (lunghezza × larghezza × altezza) (mm) :7990×2400×4900

Peso al suolo (kg) :7700

Resistenza (km+ volte) per piccoli aeroporti :152+76

Aeroporto grande :151+74

Aeroporto di medie dimensioni :151+75

Altre caratteristiche: 1. Cabina opzionale; 2. Tenda da sole semichiusa

Modello di telaio: JSTY5080KTE-1000000

Modello del motore idraulico: HCDM007MG1

Modello del controller del motore idraulico: HCDM007CL1

Totale dispositivo di accumulo di energia (kWh): 90,24
