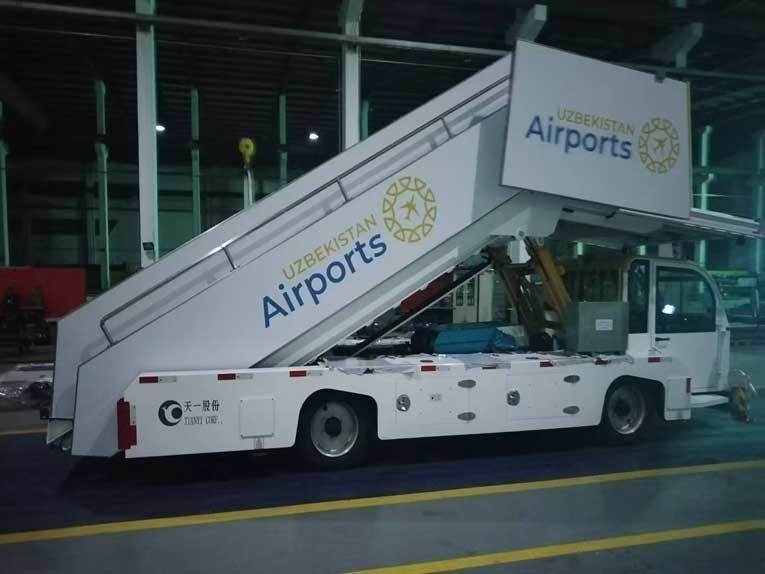

Scala passeggeri semovente

{{{sourceTextContent.subTitle}}}

Scala passeggeri semovente

{{{sourceTextContent.description}}}

Il gruppo della scala telescopica semovente per passeggeri è composto principalmente dal gruppo di saldatura della scala telescopica, dalle aste di fissaggio della piastra laterale, dalle pedate in alluminio, dai blocchi fissi antifrizione della scala, ecc

La scala semovente per passeggeri è il gradino superiore della scala d'imbarco. È azionata da un cilindro telescopico che la fa scorrere verso l'alto e verso il basso, consentendo di modificare l'altezza della scala passeggeri. La piattaforma è collegata rigidamente al telaio della scala scorrevole. Anche i gradini della piattaforma sono realizzati con profili in lega di alluminio antiscivolo. Su entrambi i lati della piattaforma sono presenti deflettori mobili retrattili in lega di alluminio per evitare incidenti ai passeggeri che vi salgono. I binari di scorrimento sulle piastre laterali della piattaforma sono progettati per essere nascosti, in modo da facilitarne lo spostamento e impedire l'inceppamento dovuto alla caduta di oggetti estranei nei binari. Sui deflettori mobili di entrambi i lati sono inoltre presenti dispositivi di bloccaggio a molla. All'estremità anteriore della piattaforma è installata una piattaforma telescopica mobile. Quando la scala d'imbarco si collega alla porta della cabina dell'aereo, osservare visivamente se la piattaforma si collega alla porta della cabina in posizione. Se la piattaforma si estende troppo e tocca il bordo della porta della cabina dell'aereo, la piattaforma telescopica può essere ritirata automaticamente. La capacità telescopica della piattaforma telescopica è di 300 mm e l'angolo è compreso tra 3 e 5 gradi.

L'indicazione dell'altezza è presente sui denti di bloccaggio dietro il gradino della scala scorrevole. L'operatore può osservare il valore di indicazione dell'altezza accanto al dente di bloccaggio della scala scorrevole dal finestrino posteriore della cabina. Questo valore indica l'altezza quando la piattaforma è parallela al terreno. In presenza di un angolo tra la piattaforma e il suolo, il valore dell'altezza effettiva deve essere ottenuto aggiungendo o sottraendo opportunamente il valore dell'altezza.

La marcatura dell'altezza può essere installata in base alle esigenze del cliente. La marcatura può essere effettuata in base all'altezza effettiva quando la piattaforma è parallela al suolo o in base al modello.

Scala passeggeri semovente

Modello di telaio: KT58V.01010000

Modello di motore: F2.8CS449

Angolo di inclinazione massimo (°) del corpo scala: 38,5

Dimensioni del gradino (profondità × larghezza × altezza) (mm) :275×1500×190

Altezza di lavoro dell'ascensore per passeggeri (mm) :2200-5800

Metodo di regolazione dell'altezza: tipo telescopico a gradini ascendenti e discendenti

Numero di gradini della scala superiore :14

Numero di gradini della scala inferiore :13

Dimensioni della piattaforma (profondità × larghezza) (mm) :2840×2030

Dimensioni complessive (lunghezza × larghezza × altezza) (mm) :8230×3145×5065

Peso a vuoto (kg) :9490 -

Emissioni del motore: Gli inquinanti allo scarico soddisfano i requisiti della fase IV di GB 20891-2014 e i fumi di scarico soddisfano i requisiti di GB 3847-2005.

Modello di trasmissione: Y43280D
