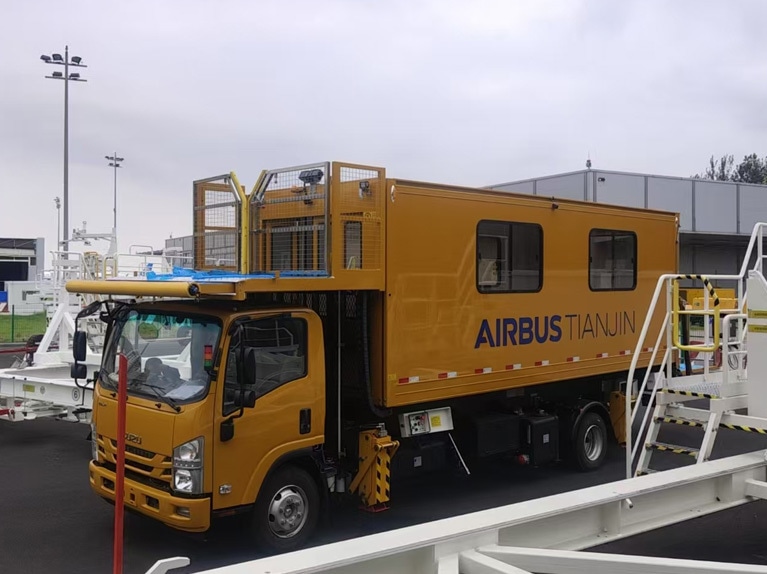

Sistema idraulico dell'Ambulift aeroportuale

{{{sourceTextContent.subTitle}}}

Sistema idraulico dell'Ambulift aeroportuale

{{{sourceTextContent.description}}}

La pompa idraulica del sistema idraulico adotta una pompa a ingranaggi. L'intero veicolo è dotato di quattro serbatoi esterni per l'olio dei cilindri di supporto idraulico con blocchi idraulici bidirezionali per garantire che i veicoli di imbarco dei passeggeri possano lavorare in modo sicuro e affidabile. L'Airport Ambulift è dotato di due scatole di comando nella parte anteriore e posteriore, mentre sulla piattaforma posteriore è stata aggiunta un'ulteriore scatola di comando manuale per un comodo utilizzo. Il sistema è dotato di manometri metrici, valvole di controllo manuali ed elettriche, pompe elettriche di emergenza, pompe manuali, ecc. per garantire la sicurezza del funzionamento e della marcia dei veicoli di imbarco dei passeggeri. L'intero sistema è composto da meccanismo di potenza, meccanismo di controllo, meccanismo di esecuzione, meccanismo ausiliario, mezzo di lavoro, ecc.
① Meccanismo di potenza
L'alimentazione principale utilizza una pompa a ingranaggi, azionata dal motore attraverso il cambio, che aziona il dispositivo di presa di forza; il dispositivo di presa di forza aziona direttamente la pompa a ingranaggi per emettere il fluido di lavoro.
La pompa di emergenza adotta due forme: pompa elettrica e pompa idraulica azionata a mano. Quando la pompa elettrica è priva di alimentazione e non può essere azionata in caso di emergenza, è possibile utilizzare la pompa idraulica manuale.
② Dispositivo di controllo e regolazione
Il dispositivo di controllo e regolazione comprende valvole di pressione, valvole di direzione e valvole di flusso. Il gruppo di valvole di controllo è integrato e installato sul blocco del circuito dell'olio con manometri, valvole direzionali elettromagnetiche, valvole di riduzione della pressione e valvole di sicurezza, ecc. Le principali valvole idrauliche del sistema sono state selezionate tra i prodotti della Taiwan Oil Research. La pressione massima di esercizio del sistema è preimpostata a 15 MPa dalla valvola di sicurezza.
Valvola di pressione: La valvola di pressione è composta da una valvola di sicurezza e da una valvola a farfalla.
③ Meccanismo di esecuzione
Il meccanismo di esecuzione comprende il cilindro di sollevamento del cassone e il cilindro di ritrazione ed estensione della gamba di supporto, il cilindro di spostamento e telescopico della piattaforma anteriore e il cilindro di ribaltamento e sollevamento della piattaforma posteriore.
④ Meccanismo ausiliario
Il meccanismo ausiliario comprende il serbatoio dell'olio, il gruppo della pompa di emergenza, il filtro dell'olio, l'indicatore di livello del liquido, il manometro e le tubazioni idrauliche.
Il serbatoio dell'olio idraulico e il gruppo della pompa di emergenza sono installati nella posizione posteriore centrale della cabina di guida del telaio del veicolo.
⑤ Mezzo di lavoro
Il mezzo di lavoro utilizza l'olio immagazzinato nel serbatoio dell'olio quando il prodotto viene spedito dalla fabbrica. Se come mezzo di lavoro viene utilizzato olio di altre marche, è necessario pulire l'impianto idraulico e sostituire tutto l'olio idraulico.
