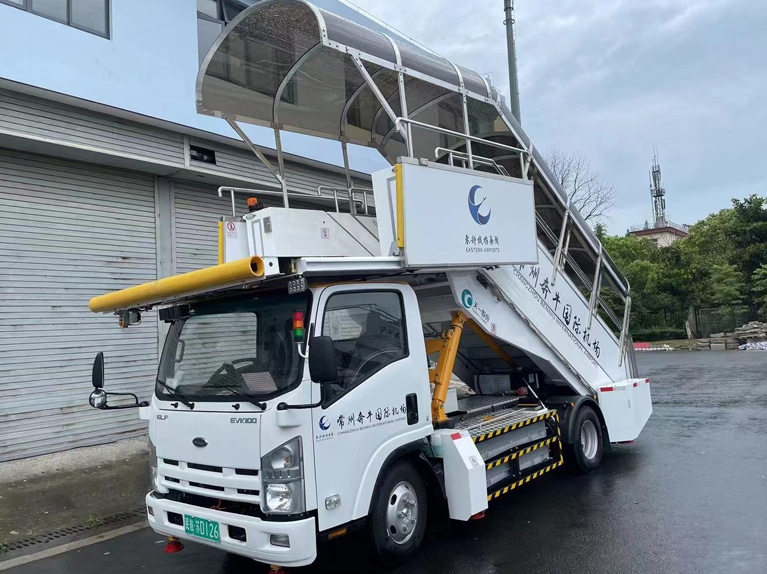

Specifiche tecniche per le scale di imbarco passeggeri (elettriche)

{{{sourceTextContent.subTitle}}}

Specifiche tecniche per le scale di imbarco passeggeri (elettriche)

{{{sourceTextContent.description}}}

Norme di prodotto relative alle scalette di imbarco passeggeri
IATA AHM 920 - Descrizione dettagliata delle funzioni degli ascensori mobili per passeggeri
MH/T 6029-2014 - Ascensori per passeggeri
EN12312-1 - Requisiti specifici per le attrezzature di terra per l'aviazione - 1 Ascensori per passeggeri
GB/T 18488-2006 - Motori per veicoli elettrici e relativi controllori
GB/T 24347-2009 - Convertitori CC/CC per veicoli elettrici
GB/T 18384-2001 - Veicoli elettrici - Requisiti di sicurezza
GB/T 18487-2001 - Sistema di ricarica per conduzione per veicoli elettrici
GB/T 20234-2015 - Connettori di ricarica per conduzione per veicoli elettrici
GB/T 27930-2011 - Protocollo di comunicazione tra i caricatori a conduzione esterni al veicolo e i sistemi di gestione della batteria dei veicoli elettrici
DB11/Z993-2013 - Specifiche tecniche per il sistema di assistenza e gestione remota dei veicoli elettrici
Specifiche tecniche delle scale di imbarco passeggeri
Intervallo di altezza di sollevamento dell’ascensore: 2200 - 4800 mm
Dimensioni della piattaforma (lunghezza × larghezza): 3400 × 2200 mm
Corsa della piattaforma mobile: 400 mm
Dimensioni e numero di scale:
Scala scorrevole (lunghezza × larghezza × altezza): 1400 × 300 × 180 mm, 9 gradini;
Scala fissa (lunghezza × larghezza × altezza): 1400 × 300 × 180 mm, 12 gradini;
Scala posteriore (lunghezza × larghezza × altezza): 1370 × 300 × 145, 1 gradino
Angolo della scala rispetto al piano orizzontale: 32° - 39° (35,5° quando la scala si trova nella posizione orizzontale più bassa della piattaforma)
Altezza minima da terra: 180 mm
Diametro esterno del cerchio di passaggio: 14.300 mm
Interasse: 3360 mm
Distanza tra le ruote anteriori/posteriori: 1685 mm/1525 mm
Dimensioni d’ingombro (lunghezza × larghezza × altezza): 7800 mm × 2450 mm × 3275 mm
Peso complessivo del veicolo: 6800 kg
Carico nominale effettivo: 5440 kg (68 persone)
Carico di progetto della piattaforma: 1920 kg (24 persone)
Ruote anteriori/posteriori: 7.00R16 14PR
Autonomia: 240 km
Batteria di alimentazione: pacco batterie al litio-ferro-fosfato, 97,66 kWh
Tensione nominale della batteria di alimentazione (V): 537,6 V CC
Capacità della batteria (Ah): 180 Ah
Tensione di alimentazione ausiliaria (V): 12 V CC
Potenza continua del motore di trazione (kW): 60
Potenza di picco del motore di trazione (kW): 110
Velocità di rotazione nominale del motore di trazione (giri/min): 1850
Velocità di rotazione massima del motore di trazione (giri/min): 4500
Temperatura ambiente di funzionamento: da -30 ℃ a 60 ℃
