Serie di manutenzione del motore: PW1000G
{{{sourceTextContent.subTitle}}}
- Strumenti di precisione per ispezioni quotidiane e sicurezza
{{{sourceTextContent.description}}}

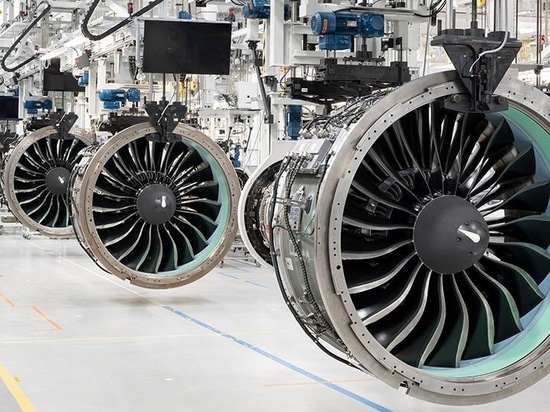

Profilo del motore
Modello: PW1000G (GTF - Geared Turbofan)
Aeromobile primario: Famiglia Airbus A320neo (A319neo, A320neo, A321neo)
Ciclo di manutenzione: Ispezione giornaliera/transito, A-Check, C-Check, visita in officina
Punti chiave: Integrità delle pale del ventilatore e dell'LPC, affidabilità del sistema di trasmissione a ingranaggi (cambio), ispezioni dei dischi in polvere metallica, perdite del tubo di lavaggio del cuscinetto n. 4, accessibilità dell'alesametro, efficienza termica complessiva e prestazioni di combustione del carburante
Il PW1000G (GTF - Geared Turbofan) è un motore turboventilato ad alto rapporto di bypass sviluppato da Pratt & Whitney. Il suo avanzato sistema di ingranaggi ottimizza le velocità della ventola e della turbina di bassa pressione in modo indipendente, garantendo un'efficienza del carburante significativamente migliore, una minore rumorosità e prestazioni ambientali superiori. Principalmente alimenta la famiglia Airbus A320neo ed è certificato dall'EASA, e rappresenta un'innovazione chiave nella moderna aviazione civile. Per garantire la sicurezza e l'affidabilità del volo, il PW1000G richiede una rigorosa manutenzione giornaliera (di linea) in conformità con l'EMM di Pratt & Whitney, l'AMM di Airbus e i relativi bollettini di servizio (SB).
1. Ispezione giornaliera/di transito
Si tratta di un controllo rapido eseguito prima/dopo ogni volo o durante le soste di transito, utilizzando principalmente test visivi e funzionali di base per identificare difetti evidenti.
Strumenti principali e loro utilizzo:
Luce di ispezione / torcia: illumina la presa d'aria, le pale della ventola, l'ugello di scarico e altre aree per ispezionare eventuali danni da oggetti estranei (FOD), crepe, deformazioni o corrosione.
Lente d'ingrandimento o specchio d'ispezione (3X-10X): Fornisce una visione ingrandita dei bordi d'attacco, delle punte e delle superfici delle pale del ventilatore per individuare tempestivamente i difetti minori.
Tappetino di protezione della cappa di aspirazione: Protegge le pale del ventilatore e il condotto di aspirazione da danni accidentali causati da personale o attrezzi durante l'ispezione.
Luce UV + agente fluorescente per il rilevamento delle perdite: Utilizzato con un colorante fluorescente per rivelare piccole perdite nell'impianto dell'olio e del carburante.
Strumento per la lettura della quantità d'olio o dell'asta di livello: Consente la lettura diretta della quantità di olio motore per monitorare l'andamento dei consumi. Nota: la manutenzione dell'olio deve essere eseguita entro il periodo di tempo specificato nell'AMM dopo lo spegnimento del motore.
Questi strumenti sono semplici da utilizzare e consentono di completare rapidamente le ispezioni, seguite da una valutazione in base all'elenco delle attrezzature minime (MEL) per la spedizione.
2. A-Check e manutenzione programmata a breve termine
Si tratta di attività di routine eseguite a intervalli programmati più brevi, che comportano la lubrificazione di meccanismi esterni, la sostituzione di materiali di consumo e una diagnostica interna non intrusiva.
Strumenti principali e loro utilizzo:
Kit di microscopio / videoscopio + tubi guida specializzati (ad esempio, PWC113550 o equivalente): Inseriti attraverso le porte di ispezione del motore per esaminare l'LPC (Low-Pressure Compressor), la camera di combustione, l'HPT (High-Pressure Turbine) e altre aree. Particolarmente importante per le ispezioni ripetute relative a problemi di polveri metalliche. Consente di misurare la lunghezza delle cricche e di valutare le condizioni delle pale senza smontare il motore.
Kit di rimozione e ispezione dei rilevatori di trucioli magnetici (ad esempio, serie PWC111451): Estrae i rilevatori di trucioli magnetici dal Fan Drive Gear System (FDGS) e dalle linee di ritorno dell'olio motore senza perdite di olio. Si usa con lenti ad alto ingrandimento per ispezionare le scaglie di micro-metallo, che è il metodo principale per monitorare l'usura precoce del cambio.
Chiave o strumento per estrarre il tappo del filtro dell'olio e del carburante: Rimuove e installa in modo sicuro gli elementi dei filtri dell'olio e del carburante, controlla gli indicatori di pressione differenziale (indicatori a comparsa) ed evita di danneggiare le superfici di tenuta o la contaminazione del sistema. Per una corretta installazione, deve essere utilizzato con gli strumenti di serraggio.
Chiave dinamometrica + adattatori e strumenti di sicurezza: Applica i valori di coppia esatti specificati nell'AMM a tutti gli elementi di fissaggio, evitando allentamenti o sovraserraggi che potrebbero causare perdite.
Pistole di lubrificazione e applicatori per interfacce cellula/motore: Utilizzate per applicare il grasso approvato esclusivamente ai collegamenti meccanici esterni, alle piste di inversione di spinta o ai giunti di attuazione (i cuscinetti interni e l'AGB sono interamente lubrificati dal sistema dell'olio motore ad anello chiuso).
Attrezzatura per lo scarico dei dati FADEC/CEE (caricatore di dati portatile - PDL + cavi dedicati): Legge e cancella i codici di errore, verifica le versioni del software ed esegue test funzionali.
3. Tipiche attività di manutenzione specializzata e applicazioni di utensili
Ispezione della perdita del tubo dell'olio di lavaggio del cuscinetto n. 4: Utilizza Borescope + tubi di guida rigidi specializzati per il rilevamento visivo di umidità o perdite di olio intorno alla cavità del cuscinetto, in combinazione con strumenti di pulizia e luce UV per la conferma.
Valutazione e sostituzione della candela di accensione e del sistema di accensione: Gli accenditori a scintilla ad alta energia dei moderni turbofan non possono essere regolati meccanicamente. Al contrario, per misurare l'erosione degli elettrodi si utilizza un calibro/calibro specializzato. Se i limiti vengono superati, si utilizza una chiave a bussola dedicata all'installazione/rimozione per sostituire il gruppo candela.

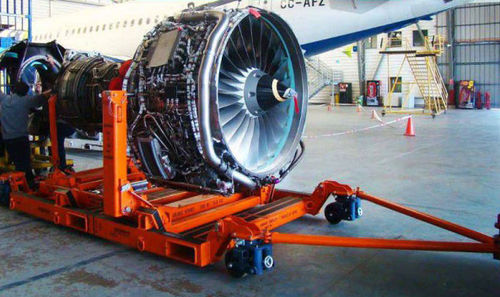

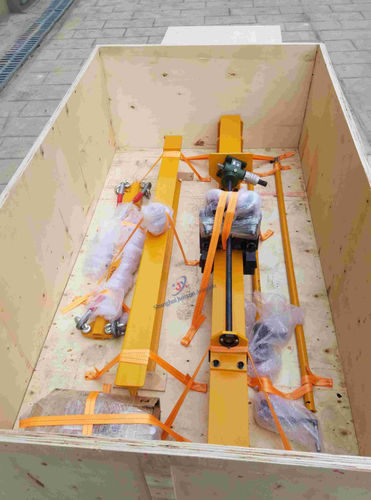

Supporto generale per la rimozione/installazione: Per l'allineamento preciso e la sostituzione senza graffi delle unità sostituibili in linea (LRU) si utilizzano perni di guida speciali (strumenti di localizzazione) e strumenti per l'installazione delle guarnizioni (ad esempio, PWC30862 / PWC50214). Quando si maneggiano i componenti esterni più pesanti, si utilizzano imbracature o cinghie parziali per il motore.
Gestione degli utensili e sicurezza
Conformità degli utensili: La manutenzione del PW1000G richiede circa 1.200 tipi di attrezzature di supporto approvate, con strumenti proprietari a livello di linea identificati da numeri di parte PWCxxxx o STxxxx. Tutti gli strumenti devono essere modelli approvati da AMM/EMM, regolarmente calibrati e adeguatamente documentati. L'uso di utensili non approvati può causare danni ai componenti o compromettere l'aeronavigabilità.
La sicurezza prima di tutto: prima di qualsiasi intervento, seguire le procedure AMM "Prima della manutenzione" (isolamento dell'alimentazione, spegnimento del carburante, periodi di raffreddamento, ecc.) Occorre prestare particolare attenzione alle superfici calde, ai componenti rotanti e ai lavori in quota. Il personale addetto alla manutenzione deve completare la formazione specifica di Pratt & Whitney e possedere le certificazioni appropriate.
Documentazione e conformità: Ogni fase, utilizzo degli strumenti e risultato deve essere accuratamente registrato nei registri tecnici e nei sistemi di manutenzione in conformità ai requisiti CAAC, FAA e EASA. A causa di problemi storici con la polvere metallica, le ispezioni con l'alesaggio sono particolarmente critiche e gli operatori devono seguire scrupolosamente gli ultimi Bollettini di Servizio (SB) e le Direttive di Aeronavigabilità (AD).
La manutenzione quotidiana del PW1000G enfatizza la filosofia "On-Condition". Strumenti avanzati consentono ispezioni efficienti e non invasive che riducono i tempi di fermo e migliorano l'affidabilità. La sicurezza e la conformità alle normative rimangono le priorità assolute della manutenzione aeronautica.
Shanghai Junxun Aviation Technology Company è sempre fedele all'idea che "la qualità è la nostra vita", impegnandosi a fornire prodotti professionali e servizi eccellenti all'industria aeronautica mondiale.
Con la continua crescita dell'industria aeronautica mondiale, Shanghai Junxun Aviation continuerà a impegnarsi per l'innovazione e la qualità, fornendo a un maggior numero di clienti internazionali prodotti e servizi di alta qualità.
